AISI M3 HS6-5-3 1.3344 SKH53 Keluli Alat Berkelajuan Tinggi

Negara	ISO	Jerman	Jepun	China	USA
Standard	ISO 4957	DIN 10027-2	JIS G4403	GB/T 9943	ASTM A600
Gred	HS6-5-3	1.3344	SKH53	CW6Mo5Cr4V3	M3

2: Komposisi kimia

Gred	C	Si	Mn	Cr	P	S	Mo	V	W
HS6-5-3/1.3344	1.15-1.25	0.45 Maks	0.40 Maks	3.80-4.50	0.030 Maks	0.030 Maks	4.70-5.20	2.70-3.20	5.90-6.70
SKH53	1.15-1.25	0.45 Maks	0.40 Maks	3.80-4.50	0.030 Maks	0.030 Maks	4.70-5.20	2.70-3.20	5.90-6.70
CW6Mo5Cr4V3	1.25-1.32	0.70 Maks	0.15-0.40	3.75-4.50	0.030 Maks	0.020 Maks	4.70-5.20	2.70-3.20	5.90-6.70
M3	1.00-1.10	0.20-0.40	0.15-0.40	3.75-4.50	0.030 Maks	0.030 Maks	4.75-6.50	2.25-2.75	5.00-6.75

3: Kekerasan permukaan dan kebolehkerasan

Rawatan Haba	Kekerasan
Disepuhlindap (+A)	HB269Maks
Keadaan sejuk	HB269Maks
Pengerasan dan Pembajaan (+HT)	HRC64 Min
Dipadamkan dan dipanaskan (+QT)	HRC28-32(Julat Biasa)

4: Saiz bekalan & Toleransi & Saiz Stok

Jenis produk	Julat saiz	Panjang
Bar canai panas	Φ10-Φ190mm	2000-5800mm
Bar palsu panas	Φ200-Φ600mm	2000-5800mm
Pinggan/lembaran canai panas	T:10-60mm; W: 310-810mm	2000-5800mm
Pinggan tempa panas	T: 70-250mm; W: 310-810mm	2000-5800mm
Blok Hot Forged	T: 260-500mm; W: 300-1000mm	2000-5800mm

Kemasan Permukaan	berpaling	Digiling	Pengisaran (Terbaik)	Digilap(Terbaik)	Dikupas (Terbaik)	Tempa Hitam	Bergulung Hitam
Toleransi	+0/+3mm	+0/+3mm	+0/+0.05mm	+0/+0.05mm	+0/+0.1mm	+0/+5mm	+0/+1mm
Kelurusan	1mm/1000mm maks.					3mm/1000mm maks.

Untuk memastikan prestasi optimum untuk aplikasi anda, kami menghasilkan keluli alat berkelajuan tinggi 1.3344 atas dasar buat-untuk-pesanan khusus. Pendekatan ini menjamin pengeluaran segar dan membolehkan kami menyesuaikan proses untuk keperluan khusus anda. Beritahu kami keperluan anda, dan mari mulakan.

5: Ujian Ultrasonik

EN10228-3 kelas III atau Sep 1921-84 D/D

6: Pembuatan keluli & pemprosesan Penempaan

1): Proses pembuatan keluli:

  EF+LF+VD

  EAF+LF+VD

  EF+LF+VD+ESR

  EAF+LF+VD+ESR

2): Pemprosesan penempaan:

Suhu awal: 1000-1100 ℃

Suhu akhir: 950 ℃

Menyejukkan di dalam relau atau di dalam pasir

7: Rawatan haba

1): disepuh:

Panaskan keluli 1.3344 kepada 840-860 ℃

Menyejukkan dalam relau. Sejukkan hingga lebih kurang 600 °C pada kadar yang sangat perlahan (≤ 10 °C/jam).

2): Pelindapkejutan dan pembajaan:

Panaskan keluli 1.3344 kepada 1190-1210 ℃ dalam relau mandi garam

Padamkan dalam minyak

Keluli temper pada 550-570 ℃ dalam relau

Menyejukkan di udara.

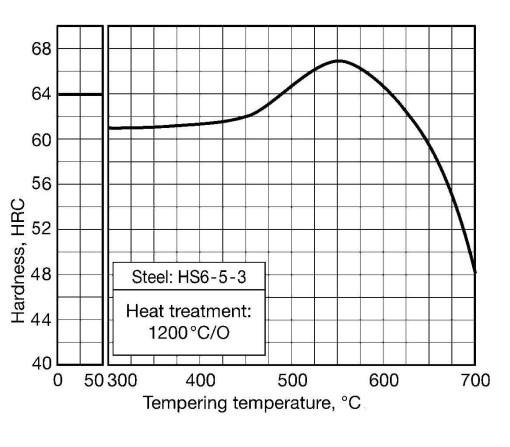

Lengkung di atas dalam rajah ialah panduan kasar kepada tingkah laku pembajaan keluli.

8：Permohonan

1.3344, keluli berkelajuan tinggi vanadium tujuan am klasik, digunakan secara meluas dalam pembuatan alat kerana rintangan haus yang sangat baik, keliatan yang baik dan kekerasan panas yang unggul. Ia digunakan terutamanya untuk mengeluarkan alat pemotong dan membentuk yang memerlukan rintangan haus yang sangat tinggi dan mesti menahan daya hentaman tertentu. Kategori aplikasi khususnya adalah seperti berikut:

1. Alatan Memotong

1). Alat Pemesinan Gear:

Hob, pembentuk gear, pemotong pencukur gear: Ini adalah aplikasi paling klasik dan teras 1.3344. Ia digunakan untuk memesin permukaan gear yang dikeraskan dalam industri seperti automotif, kuasa angin, dan jentera pembinaan, mempamerkan prestasi cemerlang

2). Alat Tujuan Am Tahan Haus Tinggi:

• Gerudi, paip, reamer, pengisar akhir: Sangat sesuai untuk pemesinan bahan yang sukar dimesin seperti keluli tahan karat, keluli aloi dan besi tuang, mempamerkan prestasi yang stabil dalam keadaan pemotongan berkelajuan rendah atau terputus-putus

• Broaches, pemotong tolak: Digunakan untuk pemesinan spline dalaman, lubang tidak teratur, dsb., yang memerlukan ketepatan dimensi yang sangat tinggi dan rintangan haus

3). Alat Pembentukan Kompleks:

Alat pemusing bentuk, pemotong pengilangan bentuk: Digunakan untuk pengeluaran besar-besaran bahagian dengan kontur tertentu; rintangan haus mereka memastikan hayat alat dan konsistensi dimensi

2. Mati Kerja Sejuk dan Bahagian Tahan Haus

1). Mengecap dan Membentuk Mati:

• Penebuk dan mati: Digunakan untuk mengecap kepingan keluli silikon, plat keluli nipis, logam bukan ferus, dsb., dengan hayat perkhidmatan yang panjang

• Tajuk sejuk dan mati penyemperitan sejuk: Digunakan untuk pembuatan bahagian standard seperti bolt, nat dan gelang galas, mampu menahan tekanan tinggi dan geseran

2). Bahagian Tahan Haus dan Alat Pengukur:

• Tolok ketepatan tinggi, angkup dan tolok palam: Pastikan kestabilan dimensi dalam penggunaan yang kerap

• Pusat alat mesin dan panduan: Bahagian mekanikal yang memerlukan kekerasan tinggi untuk menahan haus
