Acier à outils pour travail à froid en alliage DIN 95MnWCr5 1.2825

1 : équivalent acier

Pays	OIN	Allemagne
Standard	OIN 4957	DIN 17350
Grade	95MnWCr5	1.2825

2 : Composition chimique

Grade	C	Si	Mn	Cr	P.	S	V	W
95MnWCr5/1.2825	0,90-1,00	0,10-0,40	1.05-1.35	0,40-0,65	0,030Max	0,030Max	0,05-0,20	0,40-0,70

3 : Dureté de surface et trempabilité

Traitement thermique	Dureté
Recuit (+A)	HB229Max
Trempe et revenu (+HT)	HRC60 Min
Trempé et revenu (+QT)	HRC28-32 (gamme commune)

4 : Taille de l'offre, tolérance et taille du stock

Type de produit	Gamme de tailles	Longueur
Barre laminée à chaud	Φ10-Φ190mm	2000-5800 mm
Barre forgée à chaud	Φ200-Φ600mm	2000-5800 mm
Plaque/feuille laminée à chaud	T : 10-60 mm ; L:310-810mm	2000-5800 mm
Plaque forgée à chaud	T : 70-250 mm ; L:310-810mm	2000-5800 mm
Bloc forgé à chaud	T : 260-500 mm ; L : 300-1000 mm	2000-5800 mm

Finition de surface	Tourné	Fraisé	Broyage (meilleur)	Poli (meilleur)	Pelé(Meilleur)	Forgé noir	Noir roulé
Tolérance	+0/+3mm	+0/+3mm	+0/+0,05mm	+0/+0,05mm	+0/+0,1mm	+0/+5mm	+0/+1mm
Rectitude	1mm/1000mm maximum.					3mm/1000mm maximum.

Pour garantir des performances optimales pour votre application, nous produisons de l'acier à outils 1.2825 sur une base dédiée, fabriquée sur commande. Cette approche garantit une production fraîche et nous permet de personnaliser le processus en fonction de vos besoins spécifiques. Faites-nous part de vos besoins et commençons.

5 : Test par ultrasons

EN10228-3 classe III ou septembre 1921-84 D/D

6 : Fabrication de l’acier et traitement du forgeage

1) : Processus de fabrication de l’acier :

  EF+LF+VD

  EAF+LF+VD

  EF+LF+VD+ESR

  EAF+LF+VD+ESR

2) : Traitement de forgeage :

Température initiale : 1100-1150℃

Température finale : 850℃

Refroidissement au four ou dans le sable

7 : Traitement thermique

1) : Recuit :

Chauffer l'acier 1.2825 à 770-800 ℃

Vitesse de refroidissement extrêmement lente (environ 10-20°C par heure) Refroidi dans le four à environ 650°C

2) : Trempe et revenu :

Chauffer l'acier 1.2825 à 790-810 ℃ dans le four à bain de sel

Tremper dans l'huile

Acier trempé à 170-190℃ dans le four

Refroidissement dans l'air.

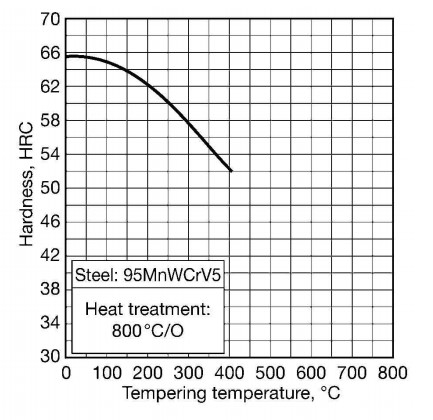

La courbe ci-dessus est un guide approximatif du comportement de revenu des aciers.

8：Application

Le 1.2825, en tant qu'acier à outils pour travail à froid moyennement allié aux propriétés complètes et équilibrées, présente une gamme d'applications exceptionnellement large. Il combine une excellente résistance à l’usure, une ténacité élevée et une résistance à la compression exceptionnelle, ce qui en fait un choix fiable dans de nombreux secteurs. Vous trouverez ci-dessous les principales classifications d'application de l'acier 1.2825 :

1. Matrices de travail à froid

• Matrices de poinçonnage : Matrices de poinçonnage, matrices de découpage, matrices de détourage pour plaques moyennes à épaisses

• Matrices de formage : Matrices de pliage, matrices de bridage, matrices d'emboutissage profond (notamment pour les composants de formage non agressifs)

• Matrices de gaufrage : utilisées pour le gaufrage de surface sur des pièces de monnaie, des badges, des ferrures, etc.

• Matrices d'emboutissage : utilisées pour le formage par emboutissage profond des tôles

• Matrices de frappe à froid : composants ou pièces secondaires nécessitant une ténacité élevée dans les matrices pour la fabrication de fixations standard telles que des boulons et des écrous

2. Outils de coupe et de cisaillement

• Outils de coupe : outils pour le traitement du bois, des plastiques et des métaux mous, tels que les rabots et les coupe-papier.

• Lames de cisaillement : Divers ciseaux, lames de cisailles et lames de scie à ruban pour couper des tôles, des barres ou des tubes

• Tarauds et filières : Pour les opérations de filetage

3. Outils de mesure et composants résistants à l'usure

• Outils de mesure : pieds à coulisse, jauges à tampon, gabarits et autres instruments de mesure nécessitant une résistance à l'usure et une stabilité dimensionnelle

• Composants résistants à l'usure : rails de guidage, plaques d'usure, broches et autres pièces mécaniques nécessitant une résistance élevée à l'usure et aux chocs.
