Bạn đang ở đây: Trang chủ » Các sản phẩm » Thép công cụ » Thép công cụ tốc độ cao DIN HS6-6-2 1.3350 SKH52

Các sản phẩm

Liên hệ với chúng tôi

Điện thoại: +86-171-7130-1296
WhatsApp: +86- 15084978853
Email: enquiry@qilumetal.com
Địa chỉ: Số 18 đường giữa Xiangfu, quận Yuhua, thành phố Trường Sa

Chia sẻ tới:

Thép công cụ tốc độ cao DIN HS6-6-2 1.3350 SKH52

Lớp: HS6-6-2 1.3350

Thép tương đương: JIS SKH52

HS6-6-2/1.3350 là thép công cụ tốc độ cao vonfram-molypden hiệu suất cao được thiết kế cho các nhiệm vụ gia công phức tạp có tải trọng cắt cao và điều kiện nhiệt độ cao. Là loại thép tốc độ cao cổ điển, thành phần của nó dựa trên hàm lượng carbon cao cân bằng (1,00–1,10%), được bổ sung bởi hệ thống hợp kim được tối ưu hóa có chứa vonfram (5,90–6,70%), molypden (5,50–6,50%), vanadi (2,30–2,60%) và crom (3,80–4,50%). Vật liệu này duy trì độ cứng cao và khả năng chống mài mòn ở nhiệt độ cao đồng thời mang lại sự cân bằng tốt về độ bền và khả năng nghiền.

sẵn có:

Số lượng:



hỏi thăm Thêm vào giỏ

Người mẫu:
HS6-6-2
Thương hiệu:
Thất Lục

Mô tả sản phẩm

Tổng quan về sản phẩm

HS6-6-2/1.3350 là thép công cụ tốc độ cao đa dụng dòng vonfram-molypden tuân theo tiêu chuẩn DIN EN ISO 4957 của Đức. Nó giữ một vị trí quan trọng trong lĩnh vực cắt và tạo hình kim loại nhờ thành phần hợp kim cân bằng và hiệu suất toàn diện. Vật liệu này đạt được sự kết hợp tuyệt vời giữa độ cứng nóng, khả năng chống mài mòn và độ dẻo dai, cùng với khả năng chống làm mềm nhiệt vượt trội, khiến nó trở thành lựa chọn đáng tin cậy để gia công nhiều loại vật liệu kỹ thuật thông thường.

Ứng dụng điển hình của thép tốc độ cao HS6-6-2 nằm trong việc chế tạo các dụng cụ cắt đòi hỏi sự cân bằng về khả năng chống mài mòn và độ bền vừa phải. Nó rất phù hợp để sản xuất các loại máy khoan đa năng, dao phay, vòi và lưỡi cưa khác nhau, được sử dụng rộng rãi trong gia công thép kết cấu thông thường, gang, hợp kim nhôm và vật liệu phi kim loại.

Thép tương đương

Quốc gia	ISO	nước Đức	Nhật Bản
Tiêu chuẩn	ISO 4957	DIN 10027-2	JIS G4403
Cấp	HS6-6-2	1.3350	SKH52

Tính năng sản phẩm

Thành phần hóa học

Cấp

Sĩ

HS6-6-2/1.3350

1,00-1,10

Tối đa 0,45

Tối đa 0,40

3,80-4,50

0.030

Tối đa

0.030

Tối đa

5,50-6,50

2,30-2,60

5,90-6,70

SKH52

1,00-1,10

0.45

Tối đa

0.40

Tối đa

3,80-4,50

0.030

Tối đa

0.030

Tối đa

5,50-6,50

2,30-2,60

5,90-6,70

Đặc tính cơ học và xử lý nhiệt

Độ cứng sau khi điều trị

Ủ (+A): ≤ HB 262
Tôi + Cường lực (+HT): ≥ HRC 64
Được làm cứng trước (+QT): HRC 28–32 (phạm vi gia công)

Xử lý nhiệt

1. Ủ

Đun nóng đến 850–880°C
Làm nguội lò 30°C/h đến ~500°C, sau đó làm mát bằng không khí
Mục đích: Cải thiện khả năng gia công, giảm căng thẳng

2. Làm nguội & ủ

Austenitize: 1190–1210°C (tắm muối)
Môi trường làm nguội: Dầu
Nhiệt độ: 550–570°C, thoáng mát
Kết quả: Độ cứng cực đại, độ cứng màu đỏ và độ ổn định kích thước

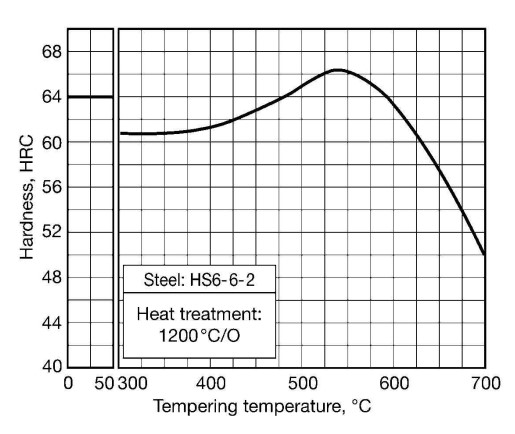

HS6-6-2 Xử lý nhiệt

Đường cong trên hình là hướng dẫn sơ bộ về trạng thái ram của thép.

Nóng chảy, rèn & kiểm soát chất lượng

Đường nóng chảy: EF+LF+VD; EAF+LF+VD; EF+LF+VD+ESR (cho độ tinh khiết cao)
Rèn: Bắt đầu từ 950–1120°C; hoàn thiện ≥900°C; lò/cát mát
UT: EN 10228‑3 Cấp III; Tháng 9 năm 1921‑84 D/D
Chứng chỉ: Chứng chỉ kiểm tra nhà máy (MTC) theo EN 10204 3.1

Phạm vi cung cấp & kích thước

Sản phẩm có sẵn

Loại sản phẩm	Phạm vi kích thước	Chiều dài
Thanh cán nóng	Φ10-Φ190mm	2000-5800mm
Thanh rèn nóng	Φ200-Φ600mm	2000-5800mm
Tấm/tấm cán nóng	T:10-60mm; Rộng: 310-810mm	2000-5800mm
Tấm rèn nóng	T:70-250mm; Rộng: 310-810mm	2000-5800mm
Khối rèn nóng	T: 260-500mm; Rộng: 300-1000mm	2000-5800mm

Bề mặt & dung sai

Hoàn thiện bề mặt	quay	xay	Mài (Tốt nhất)	Đánh bóng (Tốt nhất)	Bóc vỏ (Tốt nhất)	rèn đen	Cán đen
Sức chịu đựng	+0/+3mm	+0/+3mm	+0/+0,05mm	+0/+0,05mm	+0/+0,1mm	+0/+5mm	+0/+1mm
Độ thẳng	Tối đa 1mm/1000mm.					Tối đa 3mm/1000mm.

Để đảm bảo hiệu suất tối ưu cho ứng dụng của bạn, chúng tôi sản xuất thép công cụ tốc độ cao 1.3350 trên cơ sở sản xuất theo đơn đặt hàng chuyên dụng. Cách tiếp cận này đảm bảo sản xuất mới và cho phép chúng tôi tùy chỉnh quy trình theo yêu cầu cụ thể của bạn. Hãy cho chúng tôi biết nhu cầu của bạn và bắt đầu

Ứng dụng điển hình

Dụng cụ khoan

Mũi khoan xoắn, mũi khoan bậc, mũi khoan lỗ sâu cho thép, gang, thép hợp kim

Dụng cụ phay

Dao phay ngón, máy cắt rãnh, máy cắt khuôn, lưỡi cưa

Công cụ chủ đề

Vòi, khuôn, dao cắt ren

Dụng cụ bánh răng

Hobs, máy cắt định hình để sản xuất bánh răng khối lượng trung bình

Công cụ hoàn thiện

Mũi doa, dao chuốt dành cho lỗ khoan, chốt then, rãnh then có độ chính xác cao

So sánh cấp: 1.3350 so với M2 so với M35

Tài sản	1.3350 / SKH52	M2/1.3343	M35 (HSS‑E)
Loại hợp kim	Cân bằng W‑Mo‑V	Chung W-Mo	Đồng chịu nhiệt cao
độ cứng	HRC 64–66	HRC 62–65	HRC 65–68
Độ cứng màu đỏ	Rất tốt	Tốt	Xuất sắc
Chống mài mòn	Cao (V cao)	Trung bình-cao	Rất cao
độ dẻo dai	Tốt	Rất tốt	Vừa phải
Khả năng nghiền	Xuất sắc	Tốt	Hội chợ
Trị giá	Trung bình	Thấp-trung bình	Cao
Tốt nhất cho	Dụng cụ thông dụng, mũi khoan, mũi khoan, mũi doa	Công cụ thị trường đại chúng	Hợp kim cứng / nhiệt độ cao

Câu hỏi thường gặp

Câu hỏi 1: 1.3350 có giống SKH52 không?

Đ1: Có. 1.3350 (DIN) và SKH52 (JIS) hoàn toàn tương đương về mặt hóa học và hiệu suất phù hợp.

Câu 2: Độ cứng tối đa 1.3350 là bao nhiêu?

A2: Sau khi làm nguội và ủ thích hợp, ≥ HRC 64, thường là HRC 64–66.

Câu 3: Phương pháp xử lý nhiệt nào mang lại hiệu quả tốt nhất?

A3: Làm nguội 1190–1210°C (dầu) + nhiệt độ 550–570°C (làm mát bằng không khí). Tính khí gấp đôi được đề nghị cho sự ổn định.

Câu hỏi 4: ESR tan chảy 1,3350 có đáng không?

A4: ESR cải thiện độ tinh khiết, giảm tạp chất, tăng độ bền và tuổi thọ mỏi – được khuyên dùng cho các dụng cụ chính xác.

Câu 5: 1.3350 có thể thay thế M2 được không?

Đáp 5: Trong nhiều trường hợp thì có. Nó mang lại khả năng chống mài mòn cao hơn và độ cứng màu đỏ để có tuổi thọ dụng cụ dài hơn ở độ bền tương tự.

Hãy liên hệ với chúng tôi để biết báo giá, thời gian sản xuất, mẫu hoặc thông số kỹ thuật tùy chỉnh của thép công cụ tốc độ cao 1.3350 / HS6‑6‑2 / SKH52.

Kế tiếp:
