Acciaio per utensili AISI L6 55NiCrMoV6 1.2713 SKT4

Panoramica del prodotto

DIN 1.2713 (55NiCrMoV6) e i suoi equivalenti globali AISI L6 , JIS SKT4 e cinese 5CrNiMo sono acciai per utensili per lavorazioni a caldo legati al nichel-cromo-molibdeno progettati per condizioni industriali estreme che comportano un'esposizione ripetuta ad alte temperature (500–800°C) e impatti meccanici pesanti. Essendo un punto fermo nella norma tedesca DIN 17350, questo tipo di acciaio è rinomato per le sue proprietà meccaniche equilibrate, che combinano elevata tenacità, resistenza all'usura e stabilità termica, rendendolo il materiale di riferimento per la formatura di metalli pesanti e la produzione di stampi nei settori automobilistico, aerospaziale e di ingegneria generale.

L'attrattiva principale di questo acciaio risiede nella sua composizione chimica equilibrata, che comprende elementi come nichel (Ni), cromo (Cr) e molibdeno (Mo) per aumentare la tenacità e la resistenza all'usura. Ad esempio, il contenuto di Ni varia dall'1,25–2,00% (AISI L6) all'1,50–1,80% (DIN 1.2713/JIS SKT4), un fattore chiave per resistere ai danni da impatto durante la forgiatura o l'estrusione. Inoltre, il basso contenuto di fosforo (P ≤ 0,030%) e zolfo (S ≤ 0,030%) riduce al minimo la fragilità, garantendo una lunga durata degli utensili realizzati con questo materiale.

Equivalente al grado di acciaio chiave

Ogni equivalente regionale è ottimizzato per le esigenze industriali locali pur mantenendo la struttura della lega principale:

• AISI L6: contenuto di carbonio più elevato (0,65-0,75%) per una maggiore durezza superficiale, ideale per processi di produzione americani ad alta usura.

• DIN 1.2713/55NiCrMoV6: precisa aggiunta di vanadio (0,07-0,12%) per l'affinamento del grano, un segno distintivo dell'ingegneria tedesca per prestazioni costanti.

• JIS SKT4: contenuto di zolfo estremamente basso (≤0,020%) per la massima resistenza agli urti, adattato ai requisiti giapponesi di forgiatura ad alta precisione.

• 5CrNiMo (GB/T 1299): gamma di molibdeno semplificata (0,15-0,30%) per un rapporto costo-efficacia senza sacrificare le prestazioni di lavorazione a caldo del nucleo, adatta per la produzione su scala industriale cinese.

Paese	U.S.A.	ISO	Germania	Cina	Giappone
Standard	ASTM A681	ISO4957	DIN17350	GB/T1299	JIS G4404
Grado	L6	55NiCrMoV6	1.2713	5CrNiMo	SKT4

Caratteristiche del prodotto

Composizione chimica

Il design della lega di questo tipo di acciaio è incentrato su carbonio, nichel, cromo e molibdeno per creare una microstruttura resistente ai cicli termici e agli urti. Il vanadio viene aggiunto a DIN 1.2713 e JIS SKT4 per l'affinamento del grano, mentre i limiti rigorosi su fosforo e zolfo eliminano la fragilità, fondamentale per le applicazioni pesanti.

Grado	C	Sì	Mn	P	S	Cr	Mo	Ni	V
L6	0,65-0,75	0,10-0,50	0,25-0,80	0,030Max	0,030Max	0,60-1,20	0,50Max	13:25-2:00	/
1.2713/ 55NiCrMoV6	0,50-0,60	0,10-0,40	0,65-0,95	0,030Max	0,030Max	0,60-0,80	0,25-0,35	1,50-1,80	0,07-0,12
5CrNiMo	0,50-0,60	0,40Max	0,50-0,80	0,030Max	0,030Max	0,50-0,80	0,15-0,30	1.40-1.80	/
SKT4	0,50-0,60	0,10-0,40	0,60-0,90	0,030Max	0,020Max	0,80-1,20	0,35-0,55	1,50-1,80	0,05-0,15

Durezza superiore e temprabilità uniforme

La temprabilità è una caratteristica distintiva di questo acciaio: anche per i componenti di grande sezione, il trattamento termico garantisce una durezza costante su tutto il materiale, eliminando i punti deboli che causano guasti prematuri:

• Condizione ricotta: HB ≤248 (trafilato a freddo: HB ≤262) – uno stato tenero e lavorabile che consente la lavorazione complessa di cavità dello stampo senza eccessiva usura degli utensili da taglio.

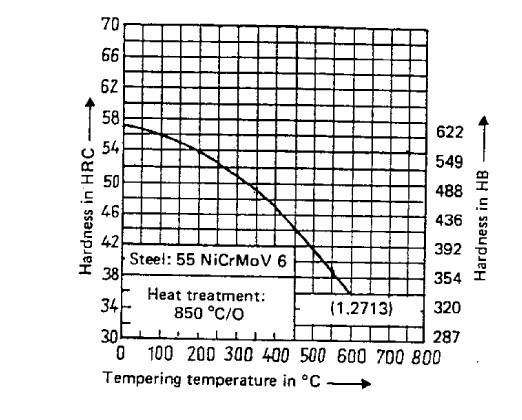

• Indurito e rinvenuto: HRC ≥46 – dopo un trattamento termico di precisione, l'acciaio forma una microstruttura martensitica uniforme che resiste alla deformazione sotto carichi pesanti di forgiatura ed estrusione.

• Prestazioni a sezione larga: i blocchi forgiati fino a Φ600 mm raggiungono una durezza costante ovunque, un vantaggio fondamentale per la produzione di matrici di forgiatura e strumenti di estrusione di grandi dimensioni.

Trattamento termico	Durezza
Ricotto (+A)	HB248Max
Stato trafilato a freddo	HB262Max
Tempra e Rinvenimento (+HT)	HRC46Min

Eccezionale resistenza alla fatica termica

La fatica termica, ovvero le crepe dovute a riscaldamento e raffreddamento ripetuti, è la principale causa di guasto degli strumenti per lavori a caldo. Questa qualità di acciaio risolve questo problema con uno strato di ossido stabile formato da cromo e molibdeno, che riduce l'assorbimento di calore e minimizza lo stress di espansione/contrazione termica. Nei test industriali, gli stampi per forgiatura realizzati in DIN 1.2713 hanno durato il 30% in più rispetto agli acciai standard per lavorazioni a caldo nei processi di formatura continui ad alta temperatura (ad esempio, forgiatura a martello di alberi a gomiti e ingranaggi).

Rigorosi controlli di qualità e certificazione

Hunan Qilu Steel implementa un processo di ispezione della qualità in più fasi per ogni lotto, garantendo la conformità agli standard internazionali e prestazioni affidabili e prevedibili:

• Test a ultrasuoni: EN10228-3 Classe III o SEP 1921-84 D/D – rileva vuoti interni, inclusioni e crepe che compromettono l'integrità dello strumento.

• Analisi chimica spettrale: verifica la composizione della lega per ogni bobina/barra, garantendo l'allineamento con gli standard ASTM, DIN, JIS o GB.

• Test di durezza multipunto: campionamento casuale su ciascun prodotto per confermare la durezza uniforme ed eliminare la variabilità delle prestazioni.

• Certificazioni internazionali: DIN 17350, ASTM A681, ISO 4957, EN10228-3 – pienamente conforme per l'esportazione in Europa, Nord America, Asia e mercati globali.

Specifiche di fornitura e finiture superficiali

Hunan Qilu Steel offre opzioni di fornitura flessibili per questa qualità di acciaio, dalle dimensioni di stock standard ai componenti forgiati su misura, con finiture superficiali precise su misura per ridurre la post-elaborazione. Tutti i prodotti vengono forniti con lunghezze controllate (2000–5800 mm) e tolleranze strette.

Dimensioni standard del prodotto

Tipo di prodotto	Intervallo di dimensioni	Lunghezza
Barra laminata a caldo	Φ10-Φ190 mm	2000-5800 mm
Barra forgiata a caldo	Φ200-Φ600mm	2000-5800 mm
Lamiera/lamiera laminata a caldo	T:10-60mm; L: 310-810 mm	2000-5800 mm
Piastra forgiata a caldo	T:70-250mm; L: 310-810 mm	2000-5800 mm
Blocco forgiato a caldo	T: 260-500 mm; L: 300-1000 mm	2000-5800 mm

Finiture superficiali e tolleranze

Finitura superficiale	Trasformato	Fresato	Rettifica(migliore)	Lucido (migliore)	Sbucciato (migliore)	Forgiato Nero	Nero laminato
Tolleranza	+0/+3 mm	+0/+3 mm	+0/+0,05 mm	+0/+0,05 mm	+0/+0,1 mm	+0/+5 mm	+0/+1 mm
Linearità	1 mm/1000 mm massimo.					3 mm/1.000 mm massimo.

Formati personalizzati disponibili: blocchi forgiati fino a 500 mm di spessore × 1.000 mm di larghezza, barre tagliate su misura (qualsiasi lunghezza) e finiture superficiali speciali: contatta il nostro team per requisiti su misura.

Trattamento termico

Un trattamento termico adeguato è fondamentale per sfruttare al meglio le prestazioni di questo tipo di acciaio. Hunan Qilu Steel offre acciaio pretrattato su richiesta, consentendo ai clienti di risparmiare tempo di lavorazione e garantendo risultati ottimali. Di seguito sono riportati i protocolli standard di trattamento termico per AISI L6.

• Ricottura: riscaldare a 780–800°C, mantenere per 2–4 ore (in base alle dimensioni del componente), quindi raffreddare lentamente in un forno (≤50°C/ora) a temperatura ambiente. Risultati in HB ≤248 per una facile lavorazione.

• Preriscaldamento: riscaldare fino a 649°C, mantenere per garantire una temperatura uniforme in tutto il componente: elimina lo shock termico durante lo spegnimento.

• Tempra: riscaldare a 830–850°C in un forno a bagno di sale, mantenere per 1–2 ore, quindi raffreddare in olio (raffreddamento rapido) per ottenere la massima durezza (HRC 58–62).

• Tempera: riscaldare a 490–510°C, mantenere per 2–3 ore, quindi raffreddare all'aria. Allevia lo stress interno, stabilizza la microstruttura e determina una durezza di lavorazione finale di HRC ≥46.

• Rinvenimento multiplo: per componenti di grandi dimensioni, ripetere il rinvenimento 2-3 volte per un completo sollievo dallo stress e prestazioni uniformi.

Regolazioni specifiche del grado

• DIN 1.2713: temperatura di raffreddamento inferiore (820–840°C) per preservare la raffinazione del grano di vanadio.

• JIS SKT4: prolunga il tempo di rinvenimento del 30% per massimizzare la tenacità grazie al contenuto di zolfo estremamente basso.

• GB 5CrNiMo: temperatura di rinvenimento leggermente più elevata (500–520°C) per prestazioni economicamente vantaggiose nella produzione di massa.

Applicazioni industriali

Le proprietà equilibrate di questo tipo di acciaio lo rendono versatile per le applicazioni primarie di lavorazione a caldo e per le applicazioni secondarie di lavorazione a freddo ad alto impatto, nonché per la produzione di stampi in plastica durevole. È la scelta migliore per le industrie che richiedono strumenti in grado di resistere sia alle alte temperature che a forti sollecitazioni meccaniche.

Stampi per lavori a caldo

Il caso d’uso principale di questo acciaio, sfruttando la sua resistenza alla fatica termica e tenacità:

• Stampi per forgiatura: forgiatura a martello, forgiatura a pressa e forgiatura a stampo aperto di componenti metallici di grandi dimensioni (ingranaggi, alberi a gomiti, bielle, assi). La durezza HRC 46+ resiste all'usura, mentre la tenacità potenziata dal nichel previene le crepe dovute alla forgiatura ad alto impatto.

• Matrici per estrusione: estrusione a caldo di metalli non ferrosi (alluminio, rame, ottone) in profili, tubi e barre. Mantiene la durezza a 500–600°C per una qualità di estrusione costante in cicli di produzione lunghi.

• Stampi per pressofusione: pressofusione di leghe di zinco, alluminio e magnesio per componenti automobilistici ed elettronici (alloggiamenti, staffe, parti di motori). Resiste alla corrosione del metallo fuso e ai cicli termici, riducendo i tempi di inattività per la sostituzione dello stampo.

Strumenti per lavori a freddo ad alto impatto

Sebbene sia stato progettato per lavori a caldo, la sua eccezionale tenacità lo rende ideale per applicazioni di lavoro a freddo che comportano impatti pesanti:

• Matrici per punzonatura di lastre spesse: punzonatura di lastre di acciaio spesse 6–20 mm per parti di costruzione e macchinari: assorbe l'impatto della punzonatura per prevenire scheggiature e rotture dello stampo.

• Lame da taglio per impieghi gravosi: taglio di billette di acciaio di grandi dimensioni, lamiere spesse e acciaio strutturale: i carburi ricchi di cromo garantiscono affilatura dei bordi lunghi e resistenza all'usura.

• Stampi per stampaggio a freddo: modellatura di bulloni, dadi e elementi di fissaggio mediante compressione del metallo a freddo: bilancia la durezza e la duttilità per resistere all'alta pressione senza deformazioni.

Strumenti per lo stampaggio della plastica

Per la produzione di plastica in grandi volumi che richiede durabilità e lucidabilità:

• Stampi per iniezione di materie plastiche: stampaggio di materie plastiche ad alte prestazioni (nylon, policarbonato, PEEK) per parti automobilistiche e aerospaziali. Raggiunge una lucidatura a specchio per finiture superficiali in plastica impeccabili, con resistenza all'usura per milioni di cicli di iniezione.

• Stampi per soffiaggio: produzione di contenitori in plastica (bottiglie, barattoli, serbatoi industriali): la stabilità termica resiste all'accumulo di calore durante lo stampaggio a soffiaggio, prevenendo la deformazione dello stampo e garantendo dimensioni costanti del contenitore.

Analisi comparativa: questo tipo di acciaio rispetto ad altri acciai per utensili per lavorazioni a caldo

I clienti spesso confrontano questo acciaio con altri gradi popolari per lavorazioni a caldo come AISI H13, H11 e H21: ciascuno ha composizione e punti di forza unici, che li rendono adatti a diverse applicazioni. Di seguito è riportato un confronto dettagliato per aiutarti a selezionare il materiale giusto per il tuo processo.

AISI L6 (1.2713/SKT4) vs AISI H13 (1.2344/SKD61)

Aspetto	AISI L6/1.2713/SKT4	AISIH13/1.2344/SKD61
Lega del nucleo	Ni elevato (1,25-2,00%); Basso Cr/Mo	Alto Cr (5,00-5,50%); Mo alto (1,25-1,75%)
Punto di forza chiave	Resistenza agli urti superiore; resistenza agli urti pesanti	Stabilità termica eccezionale; resistenza all'usura alle alte temperature
Durezza (HT)	HRC≥46	HRC≥48
Temp. ottimale	500–700°C	600–800°C
Le migliori applicazioni	Stampi per forgiatura a martello, strumenti di estrusione ad alto impatto	Stampi per pressofusione di alluminio, formatura continua ad alta temperatura
Ideale per	Dare priorità alla resistenza agli urti rispetto alla tolleranza al calore estremo	Dare priorità alla stabilità termica per la produzione continua ad alta temperatura

AISI L6 (1.2713/SKT4) vs AISI H11 (1.2343/SKD6)

Aspetto	AISI L6/1.2713/SKT4	AISIH11/1.2343/SKD6
Differenza di lega	Tenacità migliorata dal nichel; V minore (DIN/JIS)	Nucleo in cromo-molibdeno; niente nichel
Robustezza	Eccellente (alto Ni)	Buono (resistenza agli urti inferiore)
Resistenza all'usura	Bilanciato (carburi di Cr)	Superiore (contenuto di Cr più elevato)
Costo	Moderato (aggiunta di Ni)	Inferiore (senza nichel)
Applicazioni	Forgiatura pesante, punzonatura di lamiere spesse	Estrusione a carico medio, pressofusione a basso impatto

AISI L6 (1.2713/SKT4) vs AISI H21 (1.2581/SKD5)

Aspetto	AISI L6/1.2713/SKT4	AISIH21/1.2581/SKD5
Design in lega	Ni-Cr-Mo (tenacità/stabilità termica)	Cr-WV (durezza alle alte temperature)
Fatica termica	Eccellente (protezione dello strato di ossido)	Buono (minore resistenza al ciclismo)
Lavorabilità	Molto buono (ricotto HB ≤248)	Scarso (stato ricotto più duro)
Resistenza alla scala	Alto (strato di ossido di Cr/Mo)	Moderare
Applicazioni	Lavorazione versatile a caldo/freddo, stampi in plastica	Forgiatura specializzata ad alta temperatura (900+°C), uso limitato

Guida alla selezione rapida

• Scegli AISI L6  se il tuo processo prevede impatti elevati + temperature moderatamente elevate (forgiatura, lavorazione a freddo di lamiere spesse).

• Scegli H13 se hai bisogno di prestazioni continue ad alta temperatura (pressofusione di alluminio, estrusione a lungo termine).

• Scegli H11 per lavori a caldo a carico medio ed economici senza impatto elevato.

• Scegli H21 solo per la forgiatura specializzata ad altissima temperatura (raro uso industriale).

Domande frequenti

D1: Perché il contenuto di zolfo di JIS SKT4 è inferiore rispetto ad altri gradi?

A1: JIS SKT4 ha un limite rigoroso di zolfo pari a ≤0,020% (rispetto a ≤0,030% per AISI L6/DIN 1.2713). Lo zolfo crea fragili inclusioni di solfuro nell'acciaio: un basso contenuto di zolfo elimina queste inclusioni, massimizzando la resistenza agli urti per l'industria giapponese della forgiatura pesante ad alta precisione (ad esempio, la produzione di componenti automobilistici).

D2: Come si confronta il 5CrNiMo (grado cinese) con il DIN 1.2713?

A2: 5CrNiMo è l'equivalente cinese economicamente vantaggioso di DIN 1.2713, con una gamma semplificata di molibdeno (0,15-0,30%) e senza vanadio. Fornisce il 90% delle prestazioni della norma DIN 1.2713 a un costo inferiore, rendendolo ideale per la produzione in serie di utensili a carico medio (ad esempio, piccoli stampi per forgiatura, stampi in plastica) nel mercato cinese. Per applicazioni gravose e di alta precisione, si consiglia la norma DIN 1.2713 per il suo affinamento del grano potenziato con vanadio.

Q3: questo acciaio può essere saldato?

R3: Sebbene la saldatura sia possibile, non è consigliata per componenti critici di utensili: la saldatura crea stress termico e può alterare la microstruttura, riducendo la tenacità e la resistenza alla fatica termica. Se è necessaria la saldatura, utilizzare una bacchetta di nichel-cromo-molibdeno, preriscaldare l'acciaio a 300–400°C prima della saldatura e temperarlo a 450–500°C dopo la saldatura per alleviare lo stress.

Q4: Quale processo di trattamento termico consigliate per l'acciaio DIN 1.2713?

R4: Per ottenere proprietà ottimali (HRC 46+), seguire questa sequenza:

• Ricottura (per lavorazione meccanica): riscaldare a 780–800°C, quindi raffreddare lentamente nel forno per raggiungere HB ≤ 248.

• Tempra: preriscaldare a 650°C, quindi austenitizzare a 830–850°C. Dissetare nell'olio.

• Rinvenimento: rinvenimento immediatamente dopo la tempra a 490–510°C. Il doppio rinvenimento è consigliato per alleviare lo stress e stabilizzare la microstruttura.

Contattaci : per richieste di dimensioni personalizzate, requisiti di trattamento termico, preventivi o ordini di campioni, contatta il team di vendita di Hunan Qilu Steel.
