Acier de trempe et revenu DIN 30NiCrMo16-6 1.6747 EN30B 835M30

Pays	britannique	Europe
Standard	BS970	EN10083-3
Grade	EN30B/835M30	30NiCrMo16-6/1.6747

2 : Composition chimique

Grade	C	Si	Mn	P.	S	Cr	Mo	Ni
30NiCrMo16-6/ 1.6747	0,26-0,33	0,40Max	0,50-0,80	0,025Max	0,025Max	1h20-1h50	0,30-0,60	15h30-16h30
EN30B	0,26-0,34	0,10-0,35	0,40-0,60	0,050Max	0,050Max	13h10-13h40	0,20-0,40	3h90-16h30

3 : Propriétés mécaniques .

Propriétés mécaniques de l'acier allié de trempe et revenu 30NiCrMo16-6 selon EN10083-3.

Gamme de tailles	Résistance à la traction	Limite d'élasticité	Allongement	Zone de réduction	Valeur d'impact À RT/J
d≤16 t≤8	1080-1230Mpa	880Mpa minute	10 % minimum	45 % minimum	/
16＜d≤40 8＜t≤20	1080-1230Mpa	880Mpa minute	10 % minimum	45 % minimum	35J minutes
40＜d≤100 20＜t≤60	1080-1230Mpa	880Mpa minute	10 % minimum	45 % minimum	35J minutes
100＜d≤160 60＜t≤100	900-1050Mpa	790Mpa minute	11 % minimum	50 % minimum	35J minutes
160＜d≤250 100＜t≤160	900-1050Mpa	880Mpa minute	11 % minimum	50 % minimum	35J minutes

Échantillonnage et préparation d'éprouvettes pour acier de trempe et revenu 30NiCrMo16-6.

1) : Conformément à la norme EN10083-1, tous les échantillons doivent être prélevés à une distance de 12,5 mm sous la surface traitée thermiquement.

2) : Tel que stipulé dans le contrat entre l’acheteur et le vendeur.

4 : Dureté de surface et trempabilité.

Traitement thermique	Dureté
Recuit doux (+A)	HB270Max
Trempé et revenu (+QT)	HRC28-32 (gamme commune)

Lorsque l'acier est commandé en utilisant les symboles pour les exigences de trempabilité normale (+H) ou restreinte (+HL, +HH), les valeurs de trempabilité doivent s'appliquer ci-dessous :

Distance en mm depuis l'extrémité trempée
Distance		1.5	3	5	7	9	11	13	15	20	25	30	35	40	45	50
Dureté En HRC + H	maximum	55	55	55	54	54	54	54	54	53	53	53	53	53	53	53
	min	47	47	47	46	46	46	46	46	45	45	45	45	45	45	45
Dureté En HRC + HH	maximum	55	55	55	54	54	54	54	54	53	53	53	53	53	53	53
	min	50	50	50	49	49	49	49	49	48	48	48	48	48	48	48
Dureté En HRC + HL	maximum	52	52	52	51	51	51	51	51	50	50	50	50	50	50	50
	min	47	47	47	46	46	46	46	46	45	45	45	45	45	45	45

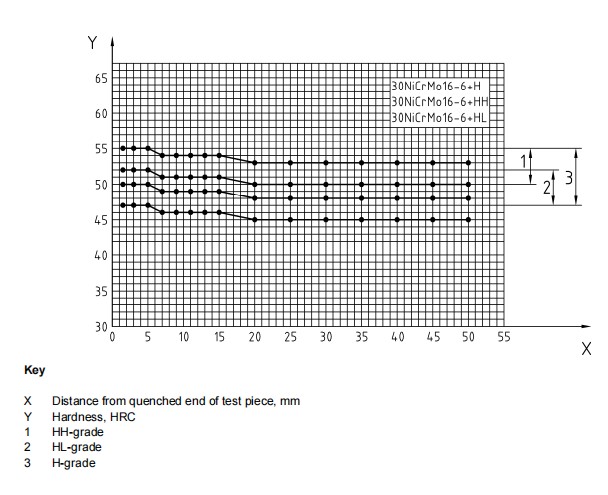

Bandes de dispersion pour la dureté Rockwell - C dans le test de trempabilité par trempe finale.

5 : Taille de l'offre, tolérance et taille du stock

Type de produit	Gamme de tailles	Longueur

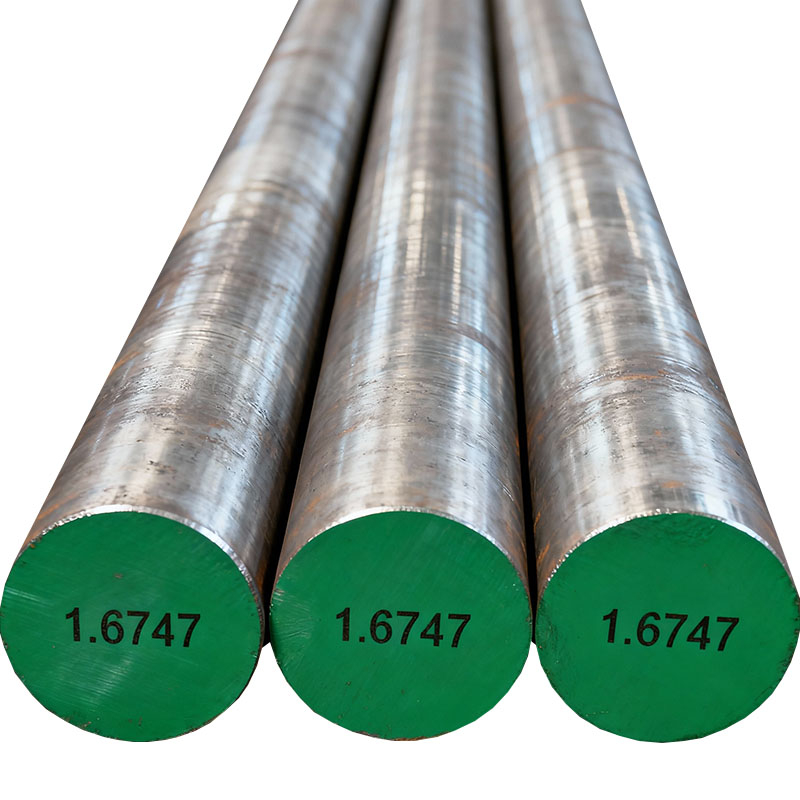

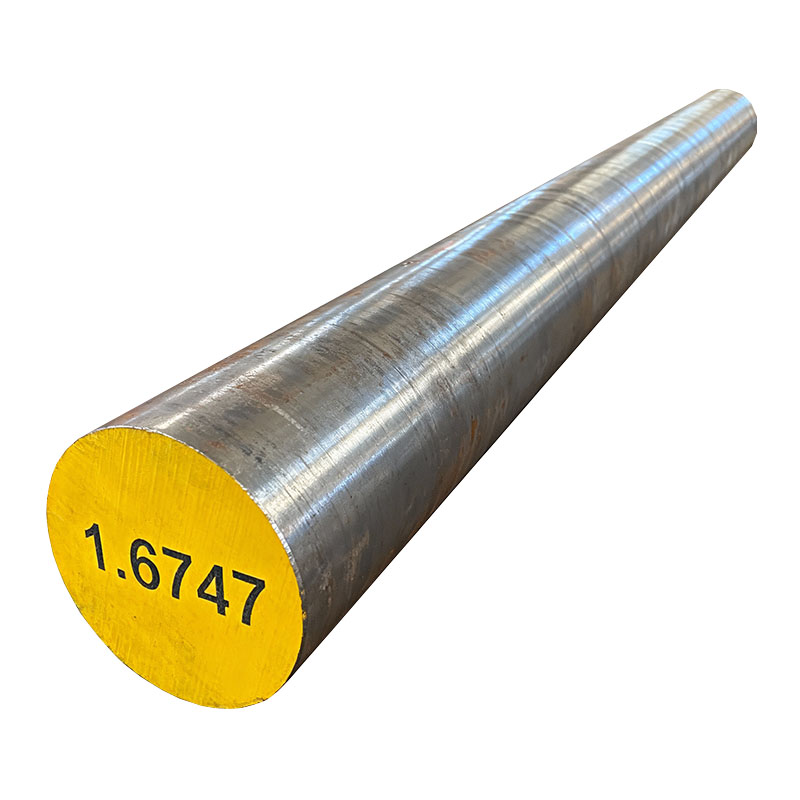

Barre laminée à chaud	Φ16-Φ300mm	6000-9000mm
Barre forgée à chaud	Φ140-Φ800mm	3000-5800mm
Plaque/feuille laminée à chaud	T : 12-120 mm ; L:1500-2500mm	2000-5800 mm
Bloc forgé à chaud	T : 80-800 mm ; L : 100-2500 mm	2000-5800 mm

Finition de surface	Tourné	Fraisé	Broyage (meilleur)	Poli (meilleur)	Pelé(Meilleur)	Forgé noir	Noir roulé
Tolérance	+0/+3mm	+0/+3mm	+0/+0,05mm	+0/+0,05mm	+0/+0,1mm	+0/+5mm	+0/+1mm
Rectitude	1mm/1000mm maximum.					3mm/1000mm maximum.

Pour garantir des performances optimales pour votre application, nous produisons de l'acier à outils rapide 1.6747 sur une base dédiée à la commande. Cette approche garantit une production fraîche et nous permet de personnaliser le processus en fonction de vos besoins spécifiques. Faites-nous part de vos besoins et commençons.

6 ： Traitement de forgeage

Mettez le lingot 30NiCrMo16-6 dans le four et chauffez à 1100-1150℃

Refroidissement dans le four

7 : Traitement thermique

Recuit doux :

Chauffer l'acier 30NiCrMo16-6 à 820-850℃ dans le four

Refroidissement lent dans le four. La vitesse de refroidissement doit généralement être ≤ 20°C/heure, en particulier dans la plage sensible de 600°C à 300°C. Le four doit être refroidi en dessous de 250°C à 300°C avant de retirer le produit pour le refroidissement par air.

Normalisé :

Chauffer l'acier 30NiCrMo16-6 à 860-900℃ dans le four

Tremper à cette température dans le four

Refroidissement dans l'air

Trempe et revenu :

Chauffer l'acier 30NiCrMo16-6 à 840-860℃ dans le four

Tremper à cette température dans le four

Tremper dans l'huile

Acier trempé à 540-630℃ dans le four

Sortez l'acier 30NiCrMo16-6 du four et laissez-le refroidir à l'air.

Remarque : Les conditions données ci-dessus sont à titre indicatif, les températures inférieures de la plage sont généralement applicables au durcissement à l'eau et celles supérieures au durcissement à l'huile.

8 : Soudabilité

L'acier allié 30NiCrMo16-6 est classé comme un matériau présentant une soudabilité extrêmement mauvaise en raison de sa composition chimique. Bien que sa teneur en carbone varie typiquement de 0,26 % à 0,33 %, elle approche ou dépasse le seuil critique de 0,25 %, au-delà duquel la soudabilité de l'acier se dégrade considérablement.

9：Application

Le 30NiCrMo16-6 est un acier de construction allié à haute résistance, haute ténacité et ultra-haute trempabilité. Grâce à ses propriétés mécaniques globales exceptionnelles, notamment une résistance à la fatigue et une ténacité à la rupture exceptionnelles, il est largement utilisé dans les domaines suivants :

1. Équipements aérospatiaux et haut de gamme

• Trains d'atterrissage d'avion : jambes de force du train principal, tiges de piston, axes de roues, etc.

• Moteurs aéronautiques : arbres de turbine à charge élevée, arbres principaux de moteur, boulons de connexion critiques

• Hélicoptères : arbres de rotor, engrenages de transmission clés et composants d'arbre

• Fusées et engins spatiaux : supports de moteur, composants de connexion à fortes contraintes

2. Équipements énergétiques et électriques lourds

• Équipements de production d'électricité : grands rotors pour turbines à gaz et turbines à vapeur, boulons à haute résistance

• Pétrole et gaz : outils de forage à très haute résistance (par exemple, joints de tiges de forage), composants critiques pour les équipements en haute mer, tiges de piston et vilebrequins pour les gros compresseurs

• Moteurs diesel lourds : vilebrequins et bielles à haute résistance

3. Machines et outils haut de gamme

• Machines de moulage par injection et de moulage sous pression : grands moules de précision, tirants à force de verrouillage élevée (tirants)

• Presses lourdes et presses hydrauliques : pistons principaux, arbres robustes

• Moules hautes performances : Grands fonds de moules pour travail à chaud nécessitant une ténacité et une résistance à l'usure exceptionnelles

• Engrenages et roulements spéciaux : engrenages et bagues de roulement de grande taille et à charge élevée pour des conditions de fonctionnement extrêmes
