DIN 102Cr6 1.2067 / JIS SUJ2 / ASTM L3 अलॉय कोल्ड वर्क टूल स्टील

102Cr6/1.2067 जर्मन मानक DIN 17350 के अनुसार व्यापक रूप से उपयोग किया जाने वाला उच्च कार्बन क्रोमियम असर वाला स्टील है। यह अपनी उच्च कठोरता, उत्कृष्ट पहनने के प्रतिरोध और गर्मी उपचार के बाद अच्छी आयामी स्थिरता के लिए जाना जाता है। इसके सामान्य अनुप्रयोग और विश्वसनीय प्रदर्शन के कारण, कई देशों में DIN 1.2067 के समकक्ष ग्रेड हैं। जैसे कि अमेरिकी एएसटीएम ए681 मानक से एल3, जापानी मानक जेआईएस जी4805 से एसयूजे2, और चीनी मानक जीबी/टी 18254 से जीसीआर15।

1.2067 स्टील में उच्च कार्बन सामग्री और क्रोमियम होता है, जो हार्ड कार्बाइड बनाने और कठोरता को बढ़ाने के लिए प्रमुख तत्वों के रूप में काम करता है। क्रोमियम सामग्री स्टील के पहनने और संक्षारण प्रतिरोध में सुधार करती है, जिससे यह उच्च स्थायित्व और परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हो जाती है।

1: स्टील समकक्ष

देश	आईएसओ	जर्मनी	चीन	जापान	यूएसए
मानक	आईएसओ 4957	दीन 17350	जीबी/टी 18254	जेआईएस जी4805	एएसटीएम ए681
श्रेणी	102Cr6	102Cr6/1.2067	जीसीआर15	एसयूजे2	एल3

2: रासायनिक संरचना

श्रेणी	सी	सी	एम.एन.	करोड़	एमओ	पी	एस
जीसीआर15	0.95-1.05	0.15-0.35	0.25-0.45	1.40-1.65	0.10अधिकतम	0.025मैक्स	0.020मैक्स
102Cr6/1.2067	0.95-1.10	0.15-0.35	0.25-0.45	1.35-1.65	/	0.030मैक्स	0.030मैक्स
एसयूजे2	0.95-1.10	0.15-0.35	0.50अधिकतम	1.30-1.60	0.08अधिकतम	0.025मैक्स	0.025मैक्स
एल3	0.95-1.10	0.10-0.50	0.25-0.80	1.30-1.70	/	0.030मैक्स	0.030मैक्स

3: सतह की कठोरता और कठोरता

उष्मा उपचार	कठोरता
एनील्ड (+ए)	HB223मैक्स
ठंड से उत्पन्न स्थिति	HB241मैक्स
बुझती और टेम्पर्ड (+क्यूटी)	एचआरसी28-32(सामान्य रेंज)

4: आपूर्ति का आकार और सहनशीलता और स्टॉक का आकार

उत्पाद का प्रकार	आकार सीमा	लंबाई

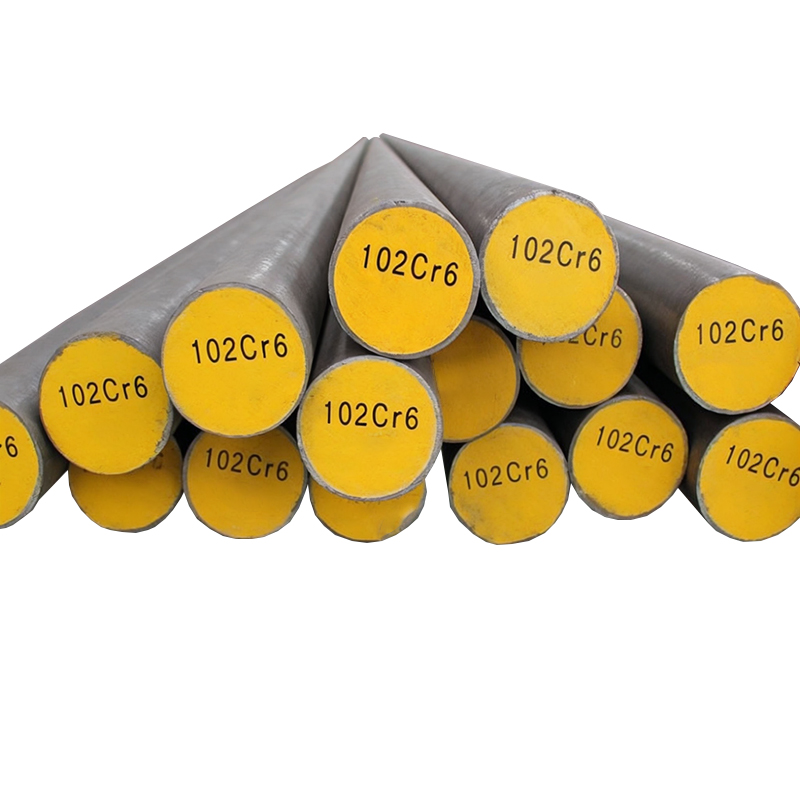

हॉट रोल्ड बार	Φ10-Φ190मिमी	2000-5800मिमी
गरम जालीदार पट्टी	Φ200-Φ600मिमी	2000-5800मिमी
हॉट रोल्ड प्लेट/शीट	टी:10-60मिमी; डब्ल्यू:310-810मिमी	2000-5800मिमी
गरम जालीदार प्लेट	टी:70-250मिमी; डब्ल्यू:310-810मिमी	2000-5800मिमी
गर्म जालीदार ब्लॉक	टी: 260-500 मिमी; डब्ल्यू: 300-1000 मिमी	2000-5800मिमी

सतही समापन	बदल गया	मिल्ड	पीसना(सर्वोत्तम)	पॉलिश (सर्वोत्तम)	छिला हुआ (सर्वोत्तम)	काला जाली	ब्लैक रोल्ड
सहनशीलता	+0/+3मिमी	+0/+3मिमी	+0/+0.05मिमी	+0/+0.05मिमी	+0/+0.1मिमी	+0/+5मिमी	+0/+1मिमी
सीधापन	अधिकतम 1मिमी/1000मिमी.					अधिकतम 3मिमी/1000मिमी.

1.2067 स्टील के लिए, क्योंकि हम घरेलू बाजार में उनका उपयोग नहीं करते हैं, इसलिए उस सामग्री के लिए कोई स्टॉक नहीं है।

5: अल्ट्रासोनिक परीक्षण

EN10228-3 श्रेणी III या सितंबर 1921-84 डी/डी

6：इस्पात निर्माण एवं फोर्जिंग प्रसंस्करण

1): स्टील बनाने की प्रक्रिया:

  ईएफ+एलएफ+वीडी

  ईएएफ+एलएफ+वीडी

  ईएफ+एलएफ+वीडी+ईएसआर

  ईएएफ+एलएफ+वीडी+ईएसआर

2): फोर्जिंग प्रसंस्करण:

प्रारंभिक तापमान: 1050-1100℃

अंतिम तापमान: 850℃

भट्ठी में ठंडा करना

7: ताप उपचार

1): एनील्ड:

1.2067 स्टील को 780-800℃ तक गरम करें

भट्ठी में धीरे-धीरे ठंडा होना

2): शमन और तड़का:

पहले से गरम तापमान: 649℃

नमक स्नान भट्ठी में 1.2067 स्टील को 830-850℃ तक गर्म करें

पानी में बुझा दें

भट्ठी में स्टील को 170-190℃ पर तापमान दें

हवा में ठंडक.

चित्र में उपरोक्त वक्र स्टील्स के टेम्परिंग व्यवहार के लिए एक मोटा मार्गदर्शक है।

8：आवेदन

1.2067 स्टील को इसके उत्कृष्ट पहनने के प्रतिरोध, उच्च शक्ति और उत्कृष्ट थकान जीवन के कारण औद्योगिक क्षेत्रों में व्यापक अनुप्रयोग मिलता है। 1.2067 स्टील के प्राथमिक अनुप्रयोग क्षेत्र और विशिष्ट उपयोग नीचे दिए गए हैं:

1. बियरिंग्स और रोलिंग तत्व

• आंतरिक और बाहरी रिंग, और बॉल बेयरिंग के लिए रोलिंग तत्व

• रोलर बीयरिंग के लिए रोलर्स और रिंग

• जोर असर के छल्ले और रोलिंग तत्व

2. मोटर वाहन उद्योग

• इंजन घटक: ईंधन पंप पार्ट्स, वाल्व लिफ्टर

• ट्रांसमिशन सिस्टम: सिंक्रोनाइज़र रिंग, क्लच बियरिंग्स

• स्टीयरिंग सिस्टम: स्टीयरिंग गियर घटक

3. उपकरण और डाइज़

• मापने के उपकरण: ब्लॉक गेज, प्लग गेज, माइक्रोमीटर मापने वाली सतह आदि, इसकी आयामी स्थिरता और पहनने के प्रतिरोध का लाभ उठाते हैं

• कोल्ड वर्क मर जाता है: पंच मर जाता है, मर जाता है, एम्बॉसिंग मर जाता है, हल्के भार के लिए कोल्ड हेडिंग मर जाता है

• मशीन उपकरण घटक: उच्च पहनने वाले प्रतिरोधी शाफ्ट, गाइडवे, बुशिंग, लीड स्क्रू इत्यादि।

4. अन्य उच्च-पहनने-प्रतिरोधी यांत्रिक घटक

• रोलर्स और पुली

• पंप शाफ्ट और बुशिंग

• हाइड्रोलिक घटक

• कपड़ा मशीनरी के लिए सटीक हिस्से
