T: +86-0731-85185770
E: enquiry@qilumetal.com
E: enquiry@qilumetal.com
No. 18 Xiangfu Middle Road, distretto di Yuhua, città di Changsha
|
| Quantità: | |
|---|---|
HS1-8-1
Qilu
1: Equivalente in acciaio
Paese |
ISO |
Germania |
Standard |
ISO4957 |
DIN 10027-2 |
Grado |
HS1-8-1 |
1.3327 |
2: Composizione chimica
Grado |
C |
Sì |
Mn |
Cr | P |
S |
Mo | V | W |
| HS1-8-1/1.3327 | 0,77-0,87 |
0,70 massimo |
0,40 massimo |
3,50-4,50 | 0.030 Massimo |
0.030 Massimo |
8.00-9.00 | 1.00-1.40 | 1.40-2.00 |
3: Durezza superficiale e temprabilità
Trattamento termico |
Durezza |
Ricotto (+A) |
HB262Max |
| Tempra e Rinvenimento (+HT) | HRC63Min |
| Bonificato e temperato (+QT) | HRC28-32 (gamma comune) |
4: Dimensioni della fornitura, tolleranza e dimensioni delle scorte
Tipo di prodotto |
Intervallo di dimensioni |
Lunghezza |
Barra laminata a caldo |
Φ10-Φ190 mm |
2000-5800 mm |
Barra forgiata a caldo |
Φ200-Φ600mm |
2000-5800 mm |
Lamiera/lamiera laminata a caldo |
T:10-60mm; L: 310-810 mm |
2000-5800 mm |
Piastra forgiata a caldo |
T:70-250mm; L: 310-810 mm |
2000-5800 mm |
Blocco forgiato a caldo |
T: 260-500 mm; L: 300-1000 mm |
2000-5800 mm |
Finitura superficiale |
Trasformato |
Fresato |
Rettifica(migliore) |
Lucido (migliore) |
Sbucciato (migliore) |
Forgiato Nero |
Nero laminato |
Tolleranza |
+0/+3 mm |
+0/+3 mm |
+0/+0,05 mm |
+0/+0,05 mm |
+0/+0,1 mm |
+0/+5 mm |
+0/+1 mm |
Linearità |
1 mm/1000 mm massimo. |
3 mm/1.000 mm massimo. |
|||||
Per garantire prestazioni ottimali per la vostra applicazione, produciamo acciaio per utensili ad alta velocità 1.3327 su base dedicata. Questo approccio garantisce una produzione fresca e ci consente di personalizzare il processo per le vostre esigenze specifiche. Raccontaci le tue esigenze e cominciamo.
5: Test ad ultrasuoni
EN10228-3 classe III o settembre 1921-84 D/D
6: Produzione dell'acciaio e lavorazione della forgiatura
1): Processo di produzione dell'acciaio:
MI+LF+VRE
EAF+LF+VD
EF+LF+VD+ESR
EAF+LF+VD+ESR
2): Elaborazione di forgiatura:
Temperatura iniziale: 1100-1150 ℃
Temperatura finale: 950 ℃
Raffreddamento nel forno o nella sabbia
7: Trattamento termico
1): Ricotto:
Riscaldare l'acciaio 1.3327 a 850-880 ℃
La temperatura di mantenimento viene raffreddata lentamente ad una velocità di 10–20°C/ora fino a circa 700°C. Successivamente, il raffreddamento del forno può continuare a una velocità leggermente più rapida (circa 30°C/ora) fino al di sotto dei 500°C, dopodiché il prodotto può essere rimosso dal forno e raffreddato ad aria a temperatura ambiente.
2): Tempra e rinvenimento:
Riscaldare l'acciaio 1.3327 a 1180-1200℃ nel forno a bagno di sale
Dissetare nell'olio
Temprare l'acciaio a 550-570℃ nel forno
Raffreddamento in aria.

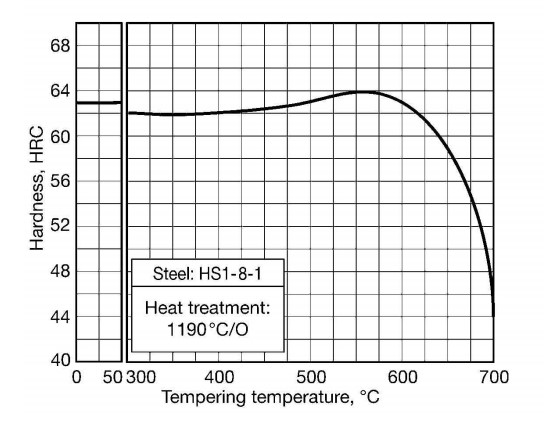

La curva sopra in figura è una guida approssimativa al comportamento di rinvenimento degli acciai.
8：Applicazione
L'acciaio ad alta velocità 1.3327 è altamente specializzato per applicazioni di taglio e formatura pesanti e ad alte prestazioni. Di seguito è riportata una classificazione dei suoi usi principali:
1. Utensili da taglio ad alte prestazioni
Utensili di precisione complessi: creatori di ingranaggi, brocce, frese, alesatori e strumenti simili per la lavorazione di materiali difficili da tagliare come acciai ad alta resistenza, superleghe e leghe di titanio. Questi strumenti richiedono bordi che mantengano l'affilatura anche in condizioni di temperature e attrito elevati e prolungati.
Utensili di foratura e filettatura ad alta efficienza: produzione di punte, maschi e frese per filettare per la lavorazione di fori profondi ad alta velocità.
Utensili da taglio per impieghi gravosi: adatti per utensili per alesatura, inserti di tornitura, frese a candela, ecc., utilizzati in operazioni di sgrossatura e semifinitura con grandi velocità di avanzamento e tagli profondi.
2. Applicazioni di stampi di fascia alta
Stampi per lavorazione a freddo: produzione di componenti di punzoni e matrici per stampi per stampaggio a freddo, stampi per stampaggio e stampi per tranciatura di precisione in metalli ad alta resistenza. Dimostrano prestazioni superiori rispetto agli acciai per stampi standard durante la lavorazione di acciaio inossidabile, acciaio per molle e materiali simili.
Stampi per forgiatura a caldo e per lavorazione a caldo: adatti per stampi per forgiatura a caldo e alcuni inserti per stampi per lavorazione a caldo (ad es. anime in stampi per pressofusione, componenti resistenti all'usura in stampi per estrusione).
3. Componenti speciali resistenti all'usura
Rivestimenti e componenti di guida resistenti all'usura: per componenti di macchine utensili ad alta usura come guide, boccole e centri
Componenti di misurazione e formatura di precisione: produzione di rulli ad alta precisione, blocchetti di riscontro resistenti all'usura, ecc.
